รายละเอียดสินค้า
สถานที่กำเนิด: มณฑลเจียงซู ประเทศจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: WONDERY
ได้รับการรับรอง: CE
หมายเลขรุ่น: CH-50
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด/ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: กล่องไม้เหมาะสำหรับการขนส่งทางทะเล
เวลาการส่งมอบ: 45 วันทำการ
สามารถในการผลิต: 100 ชุด / ชุดต่อปี
ชื่อ: |
เครื่องเจาะอาร์ค |
เส้นผ่านศูนย์กลางท่อ: |
≤50มม |
ความยาวส่วนโค้ง: |
<150มม |
มุมกึ่งกลางของท่อโค้ง: |
30°~90° |
การรับประกัน: |
12 เดือน |
พลัง: |
5 แรงม้า |
ชื่อ: |
เครื่องเจาะอาร์ค |
เส้นผ่านศูนย์กลางท่อ: |
≤50มม |
ความยาวส่วนโค้ง: |
<150มม |
มุมกึ่งกลางของท่อโค้ง: |
30°~90° |
การรับประกัน: |
12 เดือน |
พลัง: |
5 แรงม้า |

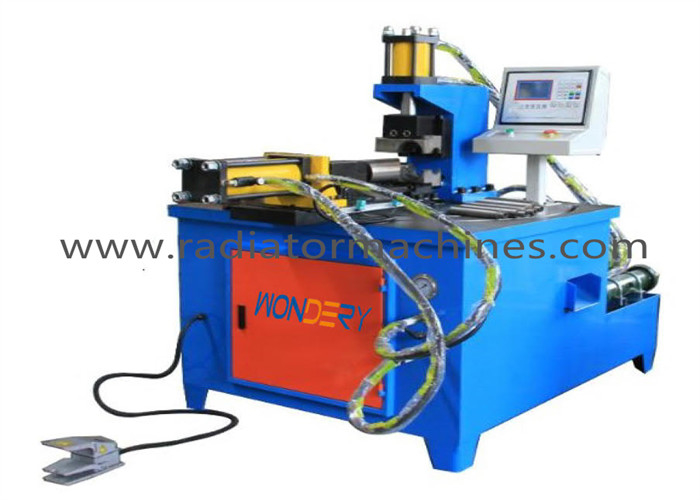

เครื่องเจาะโค้ง , เครื่องดัดอัตโนมัติสำหรับเฟรมรถจักรยานยนต์
1. ลักษณะ
สวิตช์เท้าเคลื่อนที่มีสามฟังก์ชันในการเริ่มต้น หยุดฉุกเฉิน และหยุดฉุกเฉินเพื่อดำเนินการต่อ พร้อมความปลอดภัยที่สูงขึ้น
เครื่องนี้มีลักษณะของความแม่นยำในการประมวลผลสูง การลดลงของส่วนโค้งขนาดเล็ก ประสิทธิภาพการผลิตสูง และเรียบง่าย
การซ่อมบำรุง.สามารถตอบสนองความต้องการในการผลิตที่แตกต่างกันโดยการเปลี่ยนแม่พิมพ์ที่แตกต่างกันการเปลี่ยนแม่พิมพ์ทำได้รวดเร็วและ
สะดวกและสะดวกสำหรับการประมวลผลท่อหลากหลายจำนวนน้อยเครื่องเจาะแบบโค้งนี้คือ
เหมาะสำหรับการแปรรูปข้อต่อท่อต่างๆ ด้วยวัสดุต่างๆ เช่น ท่อเหล็ก เหล็กกล้าผสมโครเมียม-โมลิบดีนัม
ท่อและท่ออลูมิเนียมเป็นอุปกรณ์การผลิตที่เหมาะสำหรับจักรยาน รถเข็นเด็ก อุปกรณ์ออกกำลังกาย
และผู้ผลิตเฟอร์นิเจอร์ท่อเหล็ก
2. หลักการทำงาน
การทำงานของเครื่องพันช์อาร์คคือการตัดท่อเหล็กและท่อสแตนเลสของวัสดุต่างๆ ด้วย
เส้นผ่านศูนย์กลางและความหนาของผนังต่างๆ ให้เป็นรูปทรงโค้งต่างๆ สำหรับงานเชื่อมและงานชุบโครเมี่ยมท่อที่แตกต่างกัน
เส้นผ่านศูนย์กลางหรือความหนาของผนังที่แตกต่างกันหรือรูปร่างการเปิดที่แตกต่างกันต้องใช้การเจาะและการเจาะที่แตกต่างกันเดอะ
หลักการทำงานคือปั๊มไฮดรอลิกที่ขับเคลื่อนด้วยมอเตอร์ปั๊มน้ำมันถูกควบคุมโดยแม่เหล็กไฟฟ้า
วาล์วกันกลับและวาล์วควบคุมแรงดันนิรภัยการเคลื่อนไหวแบบลูกสูบของหมัดเปิดที่ติดตั้ง
บนแกนลูกสูบของกระบอกสูบน้ำมันบนโต๊ะทำงานทำให้เกิดการเคลื่อนไหวที่เซโดยที่ดายยึดอยู่กับน้ำมัน
ฐานกระบอกสูบจึงตัดท่อที่ผ่านฐานเจาะออกทุกครั้งที่คุณเหยียบสวิตช์เท้า
หมัดจะตอบสนองหนึ่งครั้ง ก้าวกลับไปกลับมา แล้วกลับสู่ตำแหน่งเดิมของหมัด หากคุณ
อย่าเหยียบมันจะอยู่ในสถานะรอมีลักษณะเปิดสะดวก ทำงานได้สูง
ประสิทธิภาพและความเข้มของแรงงานต่ำ
3. พารามิเตอร์ทางเทคนิค:
| รายการ | CH-50 |
| การประมวลผลเส้นผ่านศูนย์กลางท่อกลม: | Φ≤50mm |
| ความยาวส่วนโค้ง | ยาว<150มม |
| มุมกึ่งกลางของท่ออาร์ค | 30°~90° |
| กำลังมอเตอร์ | 5 แรงม้า |
| ความดันของระบบ | 12 เมกะปาสคาล |
| ขนาดเครื่อง (มม.) | 1600x1050x1500 |
| เลขที่. | รายการ | Q'ty | ผู้จัดหา |
| 1 | มอเตอร์แรงดันน้ำมันเครื่อง | 1 | ไท่หูไฟฟ้า |
| 2 | ปั้มแรงดันน้ำมัน | 1 | เจ้อเจียงหงอี้ |
| 3 | โซลินอยด์วาล์ว | 3 | สถาบันวิจัยน้ำมันแห่งประเทศญี่ปุ่น |
| 4 | ซีลน้ำมัน | ไต้หวัน Dingji | |
| 5 | วาล์วน้ำล้น | 1 | สถาบันวิจัยน้ำมันแห่งประเทศญี่ปุ่น |
| 6 | เช็ควาล์ว | 1 | สถาบันวิจัยน้ำมันแห่งประเทศญี่ปุ่น |
| 7 | ระดับความดัน | 1 | Chaotian, ไต้หวัน |
| 8 | คอนแทค | 1 | ชิน |
| 9 | สวิตช์ไฟ | 1 | เทียนเด้ไต้หวัน |
| 10 | แหล่งจ่ายไฟสลับ | 1 | Mingwei ไต้หวัน |
| 11 | รีเลย์ความร้อน | ชิน | |
| 12 | หม้อแปลง | 1 | ชิน |
| 13 | กระบอกหนีบ | 1 | มหัศจรรย์ |
| 14 | กระบอกสูบอาร์ค | 1 | มหัศจรรย์ |
| 15 | กล่องอุปกรณ์ | 1 | มหัศจรรย์ |
