รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | อุปกรณ์ชุบ vpi | พิมพ์: | ถังเคลือบสองชั้น |
|---|---|---|---|
| ขนาดถังที่มีประสิทธิภาพ: | เส้นผ่าศูนย์กลาง1000*1000mm | แรงกดดันจากงาน: | 0.6Mpa |
| องศาสูญญากาศ: | -0.095Mpa | การรับประกัน: | 12 เดือน |
| แสงสูง: | Transformers เครื่องดันแรงดัน,ถังเคลือบสองชั้น เครื่องดันสุญญากาศ,เครื่องเคลือบแรงดันสูญญากาศ |
||
เครื่องเคลือบแรงดันหม้อแปลง ,
เครื่องเคลือบวานิชสูญญากาศ

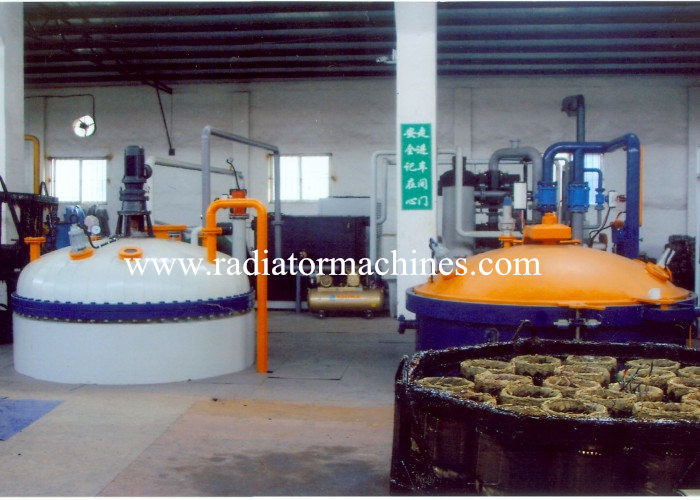

1. การสมัคร
1.1 อุปกรณ์ชุบ VPI เป็นอุปกรณ์สำคัญสำหรับการรักษาฉนวนของ
มอเตอร์ไฟฟ้าแรงสูง มอเตอร์ป้องกันการระเบิดพิเศษ และหม้อแปลงไฟฟ้าสูญญากาศ
การชุบเคลือบช่วยเพิ่มความแข็งแรงทางกล ฉนวน ป้องกันความชื้น
และประสิทธิภาพการต้านเชื้อราของขดลวด
1.2 ประเภทการติดตั้งสำหรับถังเก็บเรซินและการชุบด้วยสุญญากาศของมอเตอร์
อุปกรณ์เป็นแบบแนวตั้ง
2.ขอบเขตการจัดหา
| เลขที่ | สิ่งของ | Q'ty |
| 1 | ถังเคลือบสูญญากาศ | 2 ชุด (แบบแนวตั้ง) |
| 2 | ถังเก็บเรซิน | 1 ชุด (แบบแนวตั้ง) |
| 3 | ระบบสูญญากาศ | 1 ชุด |
| 4 | ระบบจ่ายและคืนเรซิน | 1 ชุด |
| 5 | ระบบไฮดรอลิก | 1 ชุด |
| 6 | ระบบทำความเย็น | 1 ชุด |
| 7 | ระบบทำความร้อน | 1 ชุด |
| 8 | ระบบควบคุมไฟฟ้า | 1 ชุด |
| 9 | วัสดุในการติดตั้ง | 1 ชุด |
3.พารามิเตอร์ทางเทคนิค
3.1แรงดันสุญญากาศe ถังเคลือบ
|
ขนาดถังเคลือบสูญญากาศ: Φ1000×1000mm, 1 ชิ้น; แรงดันใช้งาน: 0-0.6MPA (ปรับได้); การทำงานระดับสูญญากาศ:-0.095Mpa; วัสดุ: หัว: 16MnR;ร่างกาย: Q345-R;หน้าแปลน: ชิ้นส่วนปลอม Q-235-B;
|
3.2เรซินพื้นที่จัดเก็บถัง
|
เรซินฉนวน/ถังเก็บวานิช: Φ1000×1000mm, 1 ชิ้น; ประเภทการติดตั้ง: แนวตั้ง; วัสดุสำหรับหัว: Q235-B; วัสดุสำหรับตัวถัง: Q235-B; หน้าแปลน: ชิ้นส่วนปลอม Q235-B; สูญญากาศทำงาน: 5,000-10,000Pa;ถังเก็บเรซินได้รับการออกแบบด้วยไฟช่องมองหนึ่งช่องและหน้าต่างสังเกตการณ์ 1-2 ช่อง ความเร็วในการผสม: 25-36r/นาที กำลังมอเตอร์: 1.1KW. ชั้นเสื้อ 100 มม. |
3.3ระบบสูญญากาศ
|
ปั๊มใบพัดหมุน 2X-30 1 ชุด ความเร็วในการดูดอากาศสูงสุด: 30L/S;กำลังมอเตอร์: 3KW. |
3.4ระบบไฮดรอลิก
| แรงดันใช้งาน: ≤12MPa |
3.5เรซินระบบจ่ายและคืนสินค้า, 1 ชุด
3.6 ปีนิวแมติกระบบเมตร 1 ชุด
แรงดันใช้งาน: 0.4-0.7Mpa
3.7 ระบบทำความร้อน
|
โรงชุบเคลือบด้วยมอเตอร์มีระบบทำความร้อนประกอบด้วยฮีตเตอร์ไฟฟ้า เซ็นเซอร์อุณหภูมิ วาล์ว และเกจวัดแรงดัน กำลังฮีตเตอร์: 15kw.เครื่องทำความร้อนจะทำความร้อนน้ำหมุนเวียนที่ไหลเวียนอยู่ในชั้นเสื้อ ระบบนี้ใช้เพื่อให้ของเหลวเรซินอยู่ในช่วงอุณหภูมิที่กำหนด อุณหภูมิติดตั้งตัวควบคุมอัตโนมัตินอกจากนี้ยังมีสัญญาณเตือนอุณหภูมิเกินหนึ่งตัวเมื่ออุณหภูมิจริงเกินลิมิตวาล์ว เครื่องทำความร้อนจะหยุดทำความร้อน |
3.8ระบบทำความเย็น
|
เครื่องทำความเย็น 1 ชุด;พลังงาน: 10Hp, 400V;ความจุความเย็น: 25000W/H;อัตราการไหลของน้ำเย็น: 3M3/ชม. ระบบนี้ประกอบด้วยถังน้ำเย็น ท่อปั๊ม เกจวัดแรงดัน ถังขยาย วาล์ว และท่อ ระบบนี้สำหรับเครื่องเคลือบแรงดันหม้อแปลงใช้เพื่อทำให้ถังเก็บสารเคลือบเงาและคอนเดนเซอร์เย็นลง ระบบนี้ใช้เพื่อทำให้น้ำยาเคลือบเงาเย็นลงระบบทำความร้อนเชื่อมต่อแบบขนานกับระบบทำความเย็น เปิด/ปิดและข้อบกพร่องของระบบทำความเย็นจะแสดงบนหน้าจอสัมผัสและมีสัญญาณเตือนอัตโนมัติบนหน้าจอสัมผัสเมื่อเกิดข้อผิดพลาด |
3.9 ควบคุมระบบ, 1 ชุด
3.9.1 ตู้ควบคุม 1 ชิ้น ( พ่นเคลือบพลาสติก);แรงดันไฟฟ้า: 400V, 3 เฟส, 50HZ;
220V, 1 เฟส;
3.9.2 การควบคุม PLC และระบบควบคุมคอมพิวเตอร์อุตสาหกรรม (มีทั้งแบบอัตโนมัติและแบบแมนนวล)
แบรนด์ PLC:บมจ.มิตซูบิชิ;
3.9.3 คอมพิวเตอร์อุตสาหกรรมพร้อมของเหลว 21 นิ้ว
จอแสดงผล (ค้นหาและพิมพ์ระดับสุญญากาศ ความดัน และระดับเรซิน)
3.9.4 การทำงานของเมาส์
3.9.5 ตัวบ่งชี้ระดับการควบคุมระยะไกล
3.9.6 การบันทึกและพิมพ์หมายเลขผลิตภัณฑ์และพารามิเตอร์ทางเทคนิคแบบเรียลไทม์ พารามิเตอร์
เส้นโค้ง พารามิเตอร์ทางกายภาพของกระบวนการ: องศาสูญญากาศ - เวลา ความดัน - เวลา และระดับเรซิน - เวลา
3.9.7 สามารถรวบรวมและบันทึกสูญญากาศและความดันได้โดยอัตโนมัติและมีฟังก์ชันหน่วยความจำ
3.9.8 ระบบควบคุมสำหรับเครื่องเคลือบวานิชสุญญากาศสามารถแสดงสุญญากาศ
องศา ความดัน และพารามิเตอร์อื่น ๆ ที่วัดได้ แสดงถึงกระบวนการประมวลผลทั้งหมด
3.10 การติดตั้งวัสดุ, 1 ชุด
|
ท่อเหล็กไร้ตะเข็บ 1 ชุด; ครีบมาตรฐานและข้อศอก สลักเกลียวต่างๆ |
4.บริการติดตั้งและทดสอบระบบ
การเคลือบด้วยสุญญากาศของขดลวดไฟฟ้าถูกติดตั้งบนเพลตฐานและติดตั้งเป็น
ทั้งหมด.
เครื่องได้รับการทดสอบแล้วก่อนส่งมอบหลังจากที่อุปกรณ์มาถึงไซต์ของลูกค้าแล้ว
สามารถทำงานได้โดยเชื่อมต่อกับแหล่งจ่ายไฟเท่านั้น
