รายละเอียดสินค้า:
สถานที่กำเนิด: มณฑลเจียงซู จีน
ชื่อแบรนด์: WONDERY
ได้รับการรับรอง: CE
หมายเลขรุ่น: GS 280
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด/ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: กรณีไม้อัดที่เหมาะสมสำหรับการขนส่งทางทะเล
เวลาการส่งมอบ: 90 วัน
สามารถในการผลิต: 100 ตั้ง / ชุดต่อปี
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์: เครื่องครีบหม้อน้ำ หมายเลขคอยล์: แบบ 2 คอยล์
หลักการทำงาน: กลไกการกลิ้ง ระบบควบคุม: PLC และ HMI
ระดับอัตโนมัติ: อัตโนมัติอย่างเต็มที่ ความเร็วในการป้อน: 0-280 M/นาที
แสงสูง:

fin making machine

,

fin press machine

เครื่องครีบหม้อน้ำอัตโนมัติความเร็วสูง 280 M / Min ระบบหล่อลื่นสิทธิบัตร





บทนำทั่วไป



เครื่องทำครีบหม้อน้ำความเร็วสูงมีอุปกรณ์ดังต่อไปนี้: เครื่องลอกออก, อุปกรณ์ปรับความตึง, ระบบหล่อลื่นที่มีความแม่นยำแบบไมโครสเปรย์แบบปรับได้, การขึ้นรูปครีบ, การขึ้นรูปแบบพิทช์, ฟังก์ชั่นการนับและการตัด, การตรวจจับการหมุนหนีศูนย์, อุปกรณ์ตรวจจับการอุดตัน, ไฟแสดงสถานะการตัด , อุปกรณ์ป้องกันการโอเวอร์โหลดยูนิตขึ้นรูปครีบ และไฟแสดงข้อผิดพลาด



ข้อดีของเครื่องทำครีบหม้อน้ำ

เครื่องทำครีบถูกควบคุมโดย PLC, ระบบเซอร์โว AC และหน้าจอสัมผัสเซอร์โวมอเตอร์ควบคุมเครื่องดีคเลอร์โดยอัตโนมัติยูนิตสร้างครีบ อุปกรณ์ขึ้นรูปพิทช์ อุปกรณ์รวบรวม และอุปกรณ์ดึงครีบ ทั้งหมดควบคุมโดยเซอร์โวมอเตอร์แยกต่างหากอุปกรณ์นับและอุปกรณ์ตัดถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์อิสระความแม่นยำในการตัดสูงถึง ±0 fin convolutionsนอกจากนี้ เครื่องยังติดตั้งระบบหล่อลื่นด้วยสเปรย์น้ำมันอัตโนมัติ กลไกตรวจจับการเบี่ยงเบนหนีศูนย์ของแถบอะลูมิเนียม อุปกรณ์ตรวจจับการอุดตัน การบ่งชี้ข้อบกพร่องในการตัด และอุปกรณ์ป้องกันโอเวอร์โหลดของเพลาหลักของหน่วยสร้างครีบ และไฟเตือนความผิดปกติโต๊ะขึ้นรูปครีบได้รับการคุ้มครองโดยประตูป้องกัน





ลูกกลิ้งขึ้นรูปครีบ

หน่วยขึ้นรูปครีบใช้ในการผลิตครีบที่มีหรือไม่มีหน้าต่าง

ใบมีดขึ้นรูปครีบทำจากเหล็กกล้าความเร็วสูงที่มีโคบอลต์พิเศษใบมีดผลิตโดยเครื่องตัดลวดแบบช้าของญี่ปุ่นและเครื่องบดใบมีดแบบแม่นยำของอเมริกาความแม่นยำของใบมีดคือ2μm

หน่วยขึ้นรูปครีบถูกประมวลผลโดยศูนย์ CNC ของอเมริกาที่มีความแม่นยำสูง



ข้อมูลจำเพาะ

ชื่อผลิตภัณฑ์ เครื่องจักร Fin 280m/นาที
เครื่องทำครีบความเร็วสูงอัตโนมัติเต็มรูปแบบ
ข้อมูลจำเพาะ: GS280;
ความเร็วในการป้อนสูงสุด: 280m / นาที;ขดลวดเส้นผ่านศูนย์กลางภายใน: 300 มม.;ถาดขดคู่
ความถี่ในการตัดครีบ: สูงสุด 80 ครั้ง/นาที;
DS800 micro-spray ระบบหล่อลื่นที่มีความแม่นยำ (ผลิตภัณฑ์สิทธิบัตร);
ระบบควบคุม: เดลต้า, ไต้หวัน
คนงาน: 1 คน;






พารามิเตอร์ทางเทคนิคของ Fin Forming Roller

ความกว้างของครีบ: ตามความต้องการของลูกค้า
ครีบสูง H: ตามรูปวาด;
Fin pitch h: ตามรูปวาด;
ความหนาของแถบอลูมิเนียม β:0.08 มม.
ความกว้างของการเปิด γ: ตามรูปวาด;
มุมเปิด α: ตามรูปวาด;
ความยาวเปิด L: ตามรูปวาด;
ครีบ R มุม: ตามรูปวาด;
รูปร่างครีบ: รูปร่าง U;
วัสดุแถบอลูมิเนียม: AA4343/AA3003/AA4343
วัสดุใบมีดครีบ: ชิ้นส่วนปลอมแปลงเหล็กกล้าความเร็วสูงที่มีโคบอลต์

อายุการใช้งานใบมีดของ Fin tooling:

≥250ล้านครีบครีบสำหรับแถบอลูมิเนียมบริสุทธิ์





อุปกรณ์หล่อลื่นที่มีความแม่นยำสูงด้วยสเปรย์ไมโครที่จดสิทธิบัตร

โดยเฉพาะอย่างยิ่ง เครื่องทำครีบอะลูมิเนียมมีอุปกรณ์หล่อลื่นแบบครีบซึ่งประกอบด้วยช่องเก็บน้ำมันด้านบนและด้านล่าง และผ้าสักหลาดสำหรับแช่น้ำมันก่อนเข้าสู่หน่วยขึ้นรูปครีบ แถบอะลูมิเนียมทั้งสองด้านต้องหุ้มด้วยฟิล์มน้ำมันเพื่อป้องกันหน่วยขึ้นรูปครีบและยังสามารถขจัดสิ่งสกปรกออกไปได้

อุปกรณ์หล่อลื่นที่มีความแม่นยำระดับไมโครสเปร์ของเรามีการใช้น้ำมันหล่อลื่นแบบระเหย 4 ลิตรต่อวัน ในขณะที่ระบบพ่นละอองไอน้ำแบบไม่สม่ำเสมอมีปริมาณการใช้ต่อวัน 10 ลิตรอุปกรณ์หล่อลื่นสามารถให้ชั้นฟิล์มน้ำมันที่สม่ำเสมอกับแถบอลูมิเนียม และให้การหล่อลื่นเพียงพอสำหรับหน่วยขึ้นรูปครีบด้วยวิธีนี้ อายุการใช้งานของใบมีดจึงมั่นใจได้และการบริโภคที่ผันผวนลดลง

สิทธิบัตรเลขที่: 201420392240.6;รุ่น: ชนิด DS800

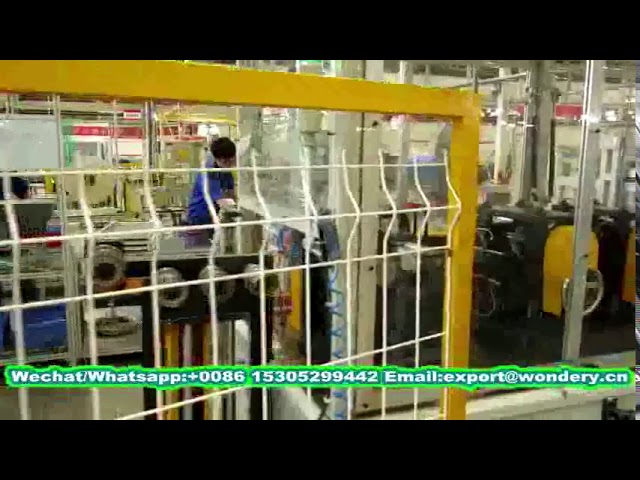

การทำงานของ Fin Machine



เครื่องครีบหม้อน้ำอัตโนมัติความเร็วสูง 280 M / Min ระบบหล่อลื่นสิทธิบัตร 0
