รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อ: | อุปกรณ์ HVAC อุตสาหกรรม | ใช้: | เพื่อดัดเครื่องแลกเปลี่ยนความร้อนที่สมบูรณ์ |
---|---|---|---|
ควบคุม: | PLC& HMI | สี: | ความต้องการของลูกค้า |
พิมพ์: | เซอร์โว | พลัง: | 1.5KW |
แสงสูง: | เครื่องยืดและตัดหน่วยอุตสาหกรรม,industrial hvac units |

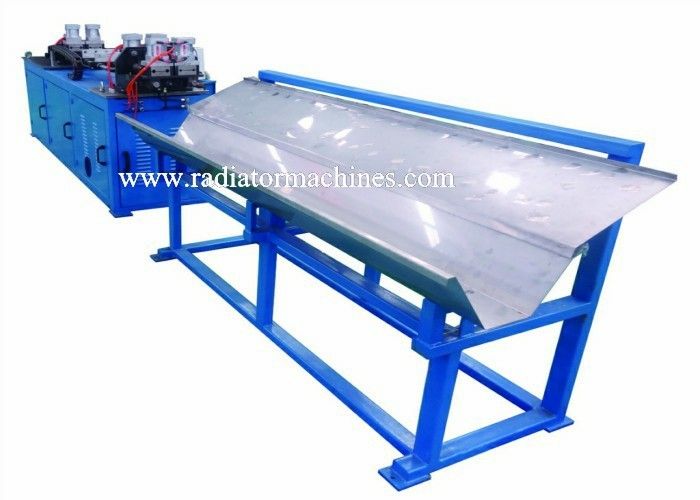

เครื่องยืดและตัดท่อชนิดเซอร์โวคุณภาพสูงจาก WONDERY
1. ข้อกำหนดอุปกรณ์
1.1 รุ่นอุปกรณ์: XZJ-4
1.2 ข้อกำหนดอุปกรณ์: 4.76~19.05
1.3 ท่อทองแดงยืดและตัดครั้งละ 6 หลอดต่อเครื่อง
2. ลักษณะอุปกรณ์
2.1 วิธีให้อาหาร: เซอร์โวมอเตอร์ + บอลสกรู;
2.2 แท่นวางท่อ: ท่อลมกระบอกลมหลุดออก;
2.3 การควบคุมไฟฟ้า: การควบคุม PLC และหน้าจอสัมผัส
2.4 ขนาดขดลวด: เส้นผ่านศูนย์กลางภายใน φ134 มม. เส้นผ่านศูนย์กลางภายนอก: φ1070 มม.
2.5 ความยาวท่อเก็บ: 2000 มม. (มาตรฐาน);
2.6 วิธีคลายเกลียว: ดึงขดลวดจากด้านนอกสู่ด้านใน (แบบใช้มอเตอร์) หรือจากภายในสู่ภายนอก
2.7 ประสิทธิภาพการทำงาน: 6 หลอดต่อนาที (ท่อ 1 เมตร);
3.ฟังก์ชั่นอุปกรณ์
ตัวเครื่องประกอบด้วยเดคโคเลอร์ ตัวยืดและตัด และอุปกรณ์เก็บท่อเครื่องถูกควบคุมโดย PLC และหน้าจอสัมผัส
3.1 ความยาวที่ตัดของท่อถูกกำหนดผ่านส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร
3.2 กลไกการยืดของตัวเครื่องสามารถปรับได้ทั้งแนวนอนและแนวตั้ง
3.3 กลไกการป้อนใช้เซอร์โวมอเตอร์และบอลสกรู ซึ่งช่วยให้ป้อนได้อย่างแม่นยำและปรับได้สะดวกเครื่องสามารถตัดท่อได้โดยไม่มีครีบหัวกัดแต่ละอันสามารถปรับแยกกันได้ และสามารถใช้ซ้ำได้โดยการขัดเงา(เส้นผ่านศูนย์กลางภายนอกของเครื่องตัด: φ25)
3.4 แท่นเก็บท่อถูกควบคุมโดยกระบอกลมมีความลาดเอียงตามธรรมชาติสำหรับท่อหล่นลงมา
3.5 ระบบกลไกของเครื่องทำงานอัตโนมัติเต็มรูปแบบคุณภาพของผลิตภัณฑ์สำเร็จรูปมีเสถียรภาพและเชื่อถือได้
3.6 โครงสร้างโดยรวมของเครื่องได้รับการออกแบบมาอย่างดีเพื่อความปลอดภัยของผู้ปฏิบัติงาน
4. ข้อกำหนดและความแม่นยำของผลิตภัณฑ์แปรรูป
4.1 ความคลาดเคลื่อนของความยาวในการตัดท่อ: ≤± 0.5 มม. ขึ้นอยู่กับการป้อน 1,000 มม.
4.2 ความตรง: ความไม่ตรงภายใน 1 มม. ต่อความยาว 1,000 มม.
4.3 พื้นผิวท่อไม่มีรอยขีดข่วนหรือรอยฟกช้ำทางกล
4.4 กลไกการยืดผมสามารถปรับได้ด้วยตนเองมีล้อยืดผมทั้งหมด 8 ล้อ ทั้งแบบแนวนอนและแนวตั้ง
5. การกำหนดค่าส่วนประกอบ
5.1 บอลสกรู: แบรนด์ไต้หวัน;
5.2 ส่วนประกอบนิวเมติกหลักของอุปกรณ์เป็นของแบรนด์ Algreat หรือ Airtac
5.3 ส่วนประกอบทางไฟฟ้าหลักของแบรนด์ LS, IDEC, Kinco หรือ Schneiderระบบควบคุมไฟฟ้าเป็นไปตามมาตรฐานความปลอดภัยระดับประเทศที่เกี่ยวข้อง
6. อุปกรณ์จ่ายไฟ
6.1 ประเภทกล่องควบคุม: ภายในตัวเครื่องPLC และระบบควบคุมแบบสัมผัสหน้าจอ
6.2 แหล่งจ่ายไฟ: AC380V, 50HZ, 3P, 4 สาย;
6.3 แรงดันใช้งาน: DC24V;
7. อุปกรณ์เสริมที่มาพร้อมกับเครื่อง:
7.1 คัตเตอร์: 8 ชิ้น (ตัวเครื่อง 4 ชิ้นและสแตนด์บาย 4 ชิ้น)
7.2 กล่องเครื่องมือ 1 ชุด;
7.3 สายพานซิงโครนัส 2 ชิ้น;
7.4 คู่มือ 1 ฉบับ;
8. การยอมรับ
การยอมรับเครื่องอยู่ที่ไซต์ของผู้ขายเมื่อเครื่องอยู่ห่างจากเสร็จสิ้น 15 วัน ผู้ซื้อควรจัดหาขดลวดท่ออย่างน้อย 20KG สำหรับการทดสอบการทำงานของเครื่อง
9. การรับประกัน
รับประกันเครื่องเป็นเวลา 12 เดือนนับจากวันที่มาถึงที่ไซต์ของผู้ซื้อ ชิ้นส่วนที่สึกหรอง่ายไม่รวมอยู่ในการรับประกัน
10. สีอุปกรณ์:ฟ้ามาตรฐาน RAL5015 หรืออื่น ๆ ที่ผู้ซื้อกำหนด
เครื่องยืดและตัดท่อทองแดง/อลูมิเนียม
ประเภทเครื่อง | ชนิด 2 หลอด | ชนิด 4 หลอด | ชนิด 6 หลอด |
ทองแดง/อลูมิเนียม ข้อกำหนดหลอด |
ф4.76~ф19.05mm | ||
รอบการทำงาน | 6 ครั้ง/นาที (ตามท่อทองแดงยาว 1 เมตร) |
